はめ殺し窓の平面図と他の窓の違い｜引き違い・すべり出しと比較

はめ殺し窓の平面図を見ても、どこがポイントなのか分からないと感じる方は多いです。開かない窓だからこそ、図面の読み取り方に小さなコツがあります。

この記事では、はめ殺し窓（FIX窓）が平面図でどう表されるのかを、専門用語をかみ砕きながら整理します。立面図や断面図とセットで見る理由も、順番に追っていきます。

設計やリフォームの打ち合わせで「伝わる図面」に近づくと、手戻りが減って安心です。最後に、ありがちな見落としもチェックできるようにまとめます。

はめ殺し窓 平面図の基本と読み取り方

はめ殺し窓は開閉しない分、平面図では「開く線」が出ないことが多いです。まずはFIX窓の性格と、図面で何を読み取るべきかを押さえると迷いにくくなります。

はめ殺し窓（FIX窓）とは

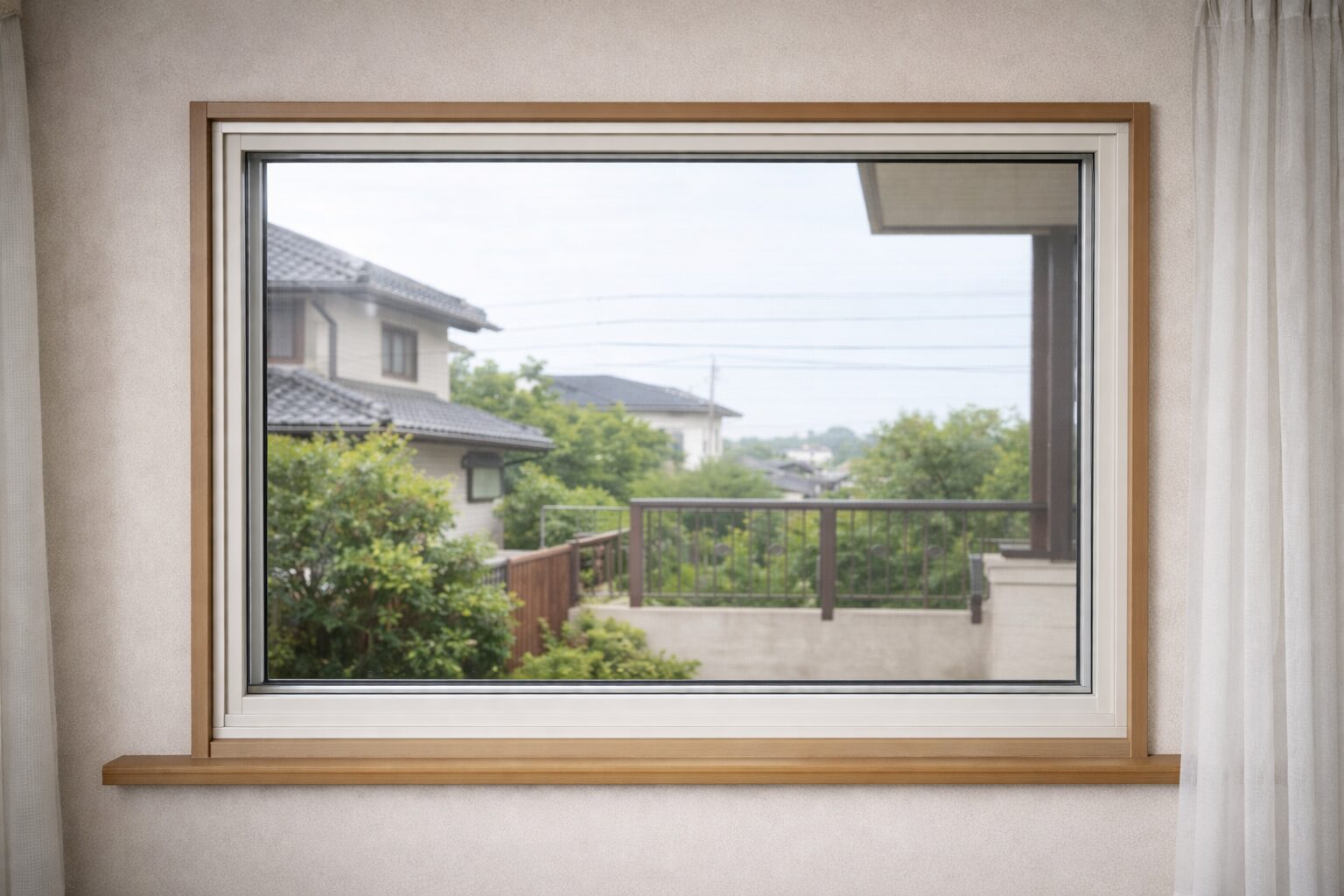

はめ殺し窓は、窓枠にガラスを固定して動かさないタイプの窓です。英語ではFIX window（フィックスウインドウ）と呼ばれ、採光や眺望を目的に使われることが多いです。

開け閉めできない代わりに、気密（すき間が少ないこと）や防犯面で有利になりやすい一方、換気や清掃は別の方法で考える必要があります。図面では、その前提を読み取れると安心です。

平面図での表記の考え方

平面図は上から切って見た図なので、窓の「開き方」を線で表す場合があります。ところがFIX窓は開かないため、開閉を示す弧や引き代の表現が省略され、壁の開口として描かれることもあります。

そのため、平面図だけで判断せず、建具符号（窓番号）や建具表、注記にある「FIX」表記を合わせて確認するのが近道です。記号が簡略でも、情報は別の場所に置かれていることが多いです。

立面図・断面図とセットで読むコツ

平面図が「位置と幅」を強く示すのに対し、立面図は高さや外観、断面図は枠の納まりや段差を教えてくれます。FIX窓は納まりの良し悪しが雨仕舞（雨水を入れない工夫）に直結しやすいです。

例えば外壁の仕上げや水切りの取り合いは平面図だけでは読み切れません。平面図で場所を押さえ、立面図で高さを見て、断面図で枠周りを確認する。この順番にすると頭が整理しやすいです。

Q1. 平面図に開き線がないとき、FIX窓と断定していいですか。A. 断定は早いので、建具符号や建具表、注記の「FIX」表示で確認すると安全です。

Q2. FIX窓は換気できない分、計画上はどう考えますか。A. 近くに開閉窓を設ける、換気設備を使うなど、別の経路を図面全体で組み立てます。

• FIX窓は開閉表現が省略されやすい
• 建具符号と建具表で確定させる
• 立面図と断面図で不足情報を補う
• 換気や清掃は別の手段で考える

平面図でのはめ殺し窓の描き方

描く側に回ると、平面図は「情報の置き場所」を決める作業になります。線の描き方、寸法の入れ方、注記の付け方をそろえると、受け手が迷いにくい図面になります。

記号と線のルールを押さえる

基本は、壁の開口部として窓位置を表し、サッシの見付（正面から見える枠の幅）を線で示します。FIX窓は開閉軌跡がないため、開く窓のような弧や引きしろの線は入れません。

ただし、図面ルールは会社やプロジェクトで差が出やすい部分です。迷ったら、同じ図面内の他の窓表現に合わせ、注記で「FIX」と明示して揺れを減らすのが実務的です。

寸法と見込の書き込みで迷わない

平面図で必ず伝えたいのは、開口の位置と幅、そして壁芯からの距離です。特にFIX窓は掃き出し窓のような分かりやすい基準がないこともあるため、基準線からの寸法を丁寧に入れるとミスが減ります。

見込（壁厚方向の奥行き）や枠の出入りが重要な場合は、平面図だけで抱え込まず、断面図番号を併記して誘導します。平面図は案内板、断面図は詳しい地図という感覚が分かりやすいです。

開閉窓との描き分けポイント

引き違い窓やすべり出し窓は、開く方向や可動部を示す線が描かれることが多いです。一方でFIX窓は、可動部がないので「同じ窓幅に見えるけれど性格が違う」状態が起きやすいです。

そこで、建具符号を欠かさない、建具表で種別を明記する、必要に応じて「FIX」注記を近くに置く、の3点が効きます。線だけで語ろうとせず、文字で補うのが一番確実です。

CAD・BIMデータを使うときの注意

メーカーが公開しているCADやBIMのデータは便利ですが、取り込むだけで図面が完成するわけではありません。縮尺、線種、レイヤー、そして図面ルールへの合わせ込みが必要になります。

また、データは代表形状になっていることがあり、現場条件や納まりに合わせた調整が欠かせません。流用した部分ほど見落としが起きるので、建具符号、寸法、断面参照の整合を最後に見直すと安心です。

例えば、リビングの高窓をFIXにする場合、平面図では位置と幅を明確にし、建具表に「FIX・複層ガラス」など種別を記載します。

さらに断面図で枠の出入りと水切りの取り合いを示すと、見た目と雨仕舞を同時に確認でき、打ち合わせがスムーズになります。

• FIX窓は注記と建具表で意味を補う
• 寸法は基準線から入れて誤差を減らす
• 見込や段差は断面図へ誘導する
• データ流用は整合チェックが必須

納まりを確認するポイント

FIX窓は動かないので、枠周りの納まりがそのまま性能に出やすいです。雨が入らないか、結露しにくいか、清掃できるかを、断面図を中心にチェックしていきます。

断面図で見るサッシの納まり

断面図では、サッシ枠が外壁とどうつながるか、室内側の見切りがどう納まるかが見えます。特に外部側は、水がどこを流れて外へ抜けるかの道筋が描けているかが重要です。

FIX窓は換気のために開けられないので、結露（空気中の水分が冷えて水滴になること）対策も気になります。断面で断熱材の切れ目や冷えやすい部分を見つけ、仕上げと合わせて検討すると安心です。

構造別（木造・RC・ALC）の考え方

木造は柱や間柱との取り合い、RCはコンクリート開口の精度、ALCはパネル継ぎ目との関係がポイントになりがちです。同じFIX窓でも、下地や留め方が変わるので、納まり図の前提がズレると困ります。

図面では、構造体の位置と開口寸法、取り付け基準面をそろえて示すと伝わりやすいです。現場で調整できる部分とできない部分を分けて考えると、無理のない納まりに近づきます。

防水・気密・断熱のチェック観点

防水は「入れない」「入っても逃がす」の2段構えで考えると分かりやすいです。シーリング（すき間を埋める材）だけに頼らず、水切りや返しで水の動きを制御できているかを見ます。

気密と断熱は、枠周りのすき間処理と熱の逃げ道が焦点です。平面図の情報だけでは足りないことが多いので、断面図に納まりの指示があるか、材料の指定があるかを確認しましょう。

Q1. FIX窓でも雨漏りは起きますか。A. 起きます。枠周りの納まりやシーリング劣化が原因になりやすいので、断面図で水の経路を確認します。

Q2. 断熱はガラスを良くすれば十分ですか。A. ガラスだけでなく枠周りも大事です。断面で断熱材の連続性や弱点がないかを見ると効果が安定します。

• 納まり確認は断面図が主役
• 構造によって留め方と下地が変わる
• 防水は水の逃げ道まで見る
• 断熱は枠周りの弱点を探す

周辺の窓種と図面表現を比べる

窓の種類が混ざる図面では、表現の違いを知っているだけで理解が速くなります。FIX窓と似た幅でも役割が違う窓があるので、代表的な窓種と見分け方を整理します。

引き違い窓との違いが一目でわかる

引き違い窓は、左右に動く障子があるため、平面図ではレールや重なりを示す線が描かれることがあります。建具表でも「引違い」などの表記が入り、可動部がある前提で読みます。

一方でFIX窓は可動部がないため、同じ場所に描かれていても暮らし方が変わります。換気、避難、清掃の面で引き違い窓と役割が違うので、図面上でも種別が分かる状態にしておくのが安心です。

すべり出し・内倒しなど開閉方式の見分け

すべり出し窓や内倒し窓は、開く方向が重要なので、平面図や建具表で開閉方向が示されることが多いです。特に外へ出るタイプは、外壁側の干渉や雨の当たり方も検討材料になります。

FIX窓はその検討が不要に見えますが、代わりに換気経路を別で確保する必要があります。開閉方式を見分けられると、部屋ごとの空気の流れを想像しやすくなり、計画の抜けを減らせます。

ルーバー・シャッターなど付帯設備の描き方

ルーバー（羽根状の部材）やシャッター、スクリーンなどは、窓本体とは別の記号で表されることがあります。平面図では位置関係が重要なので、窓線と重なって見づらい場合は注記で補うと親切です。

FIX窓に日射対策として外付けの装置を付けるケースもあります。その場合、後付けしにくい部分が出るので、平面図でスペースを確保し、立面図で見た目、断面図で取り付け条件を確認すると確実です。

例えば寝室の窓がFIXで、廊下側の窓がすべり出しの場合、平面図ではどちらも同じ幅の開口に見えることがあります。

このとき建具表で種別を確認し、換気は廊下側の窓で担う設計だと分かれば、暮らし方のイメージがつきやすくなります。

• 引き違い窓は可動部の表現が出やすい
• 開閉方式は方向の情報が要になる
• FIX窓は換気経路を別で考える
• 付帯設備は注記で補うと分かりやすい

よくあるミスと最終チェック方法

図面は一度できると安心しがちですが、窓まわりは小さな抜けが大きな手戻りにつながります。最後に、FIX窓で起きやすいミスを並べ、チェックの順番を作ります。

寸法ミスと建具符号の抜けを防ぐ

ありがちなのは、開口幅の寸法が片側だけ違う、壁芯からの距離が揃っていない、建具符号が未記入のまま進む、といったミスです。FIX窓は見た目がシンプルなので、間違いに気づきにくいのが原因になります。

対策は、平面図の寸法と建具表の寸法を照合し、建具符号が全て振れているかを確認することです。図面の右へ行ったり左へ戻ったりせず、上から順に点検すると抜けが減ります。

換気と清掃性を図面で先回りする

FIX窓は開けられないので、部屋の換気をどこで担うかが重要です。開閉窓の位置が遠いと空気が動きにくく、結露やにおいが残りやすいことがあります。図面で換気経路を想像し、無理がないか見ます。

清掃性も同じで、外側に手が届くかがポイントです。高窓や吹き抜けのFIX窓は特に、清掃方法を事前に考えないと困ります。図面上で足場や点検口の有無まで目を向けると安心です。

データ流用時の思い込みを減らす

CADやBIMのデータを流用するときは、過去案件の前提が混ざりやすいです。例えば壁厚が違うのに同じ枠寸法のまま、外壁仕上げが違うのに同じ納まり詳細のまま、といったズレが起きます。

チェックは、壁厚、基準面、ガラス種、納まり詳細の4点を「今回の条件」と一致させることです。便利なデータほど疑ってかかるくらいでちょうどよく、最後の整合確認が品質を支えます。

Q1. 最後の点検はどこから始めるといいですか。A. 建具符号の有無を全体で確認し、その後に寸法、断面参照、注記の順に追うと抜けが減ります。

Q2. FIX窓の清掃が心配なときはどうしますか。A. 位置を低くする、室内側から外面に手が届く工夫をする、清掃方法を前提に設計するなど、早めに検討します。

• 建具符号と建具表の照合が基本
• 寸法は基準線から順に確認する
• 換気経路と清掃性を想像して点検
• 流用データは前提条件を合わせる

まとめ

はめ殺し窓は開かない分、平面図では開閉表現が省略されやすく、建具表や注記で確定させるのが近道です。平面図は位置と幅、立面図は高さ、断面図は納まりという役割分担で読むと整理しやすくなります。

描くときは、線で形を示しつつ、建具符号と「FIX」などの文字情報で意味を補うと伝わりやすいです。特に見込や枠周りの取り合いは断面図へ誘導し、防水・断熱の弱点を先に潰しておくと安心です。

最後に、寸法と符号の抜け、換気と清掃性、流用データの前提違いを点検しておけば、打ち合わせの手戻りを減らせます。図面を読む側でも描く側でも、順番を作って確認するのが一番のコツです。
