図面の引き違い窓がわかる｜平面図と断面図の見どころ

図面で引き違い窓を見たとき、線や記号だけで「どんな窓か」を読み取るのは意外と難しいものです。

特に、平面図と断面図で見え方が変わるため、片方だけを見て判断すると、寸法や納まりの理解がズレてしまうことがあります。

この記事では、引き違い窓の基本的な図面表記から、2枚・4枚の描き分け、断面図での見どころ、CAD/BIMデータを使うときの注意点まで、順番に整理していきます。

図面 引き違い窓を読む基本：記号と情報の全体像

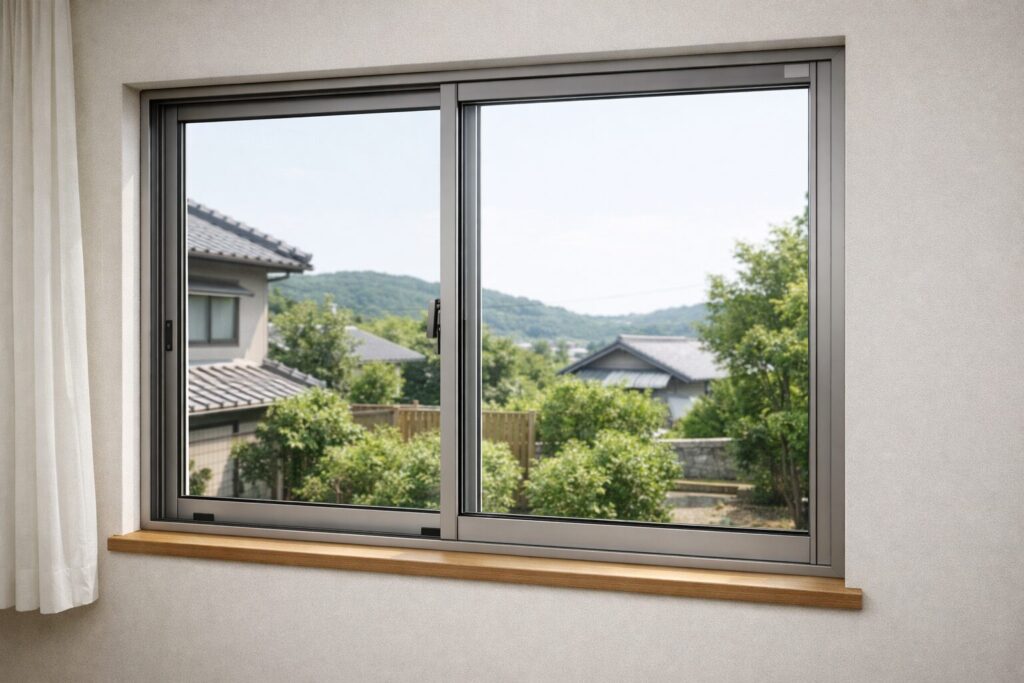

引き違い窓は、左右にスライドして開閉する窓です。図面では「動く障子」と「固定される枠」を線で表し、必要に応じて寸法や注記で補います。まずは、図面が何を伝えようとしているのかを全体でつかみましょう。

引き違い窓の仕組みと図面での役割

引き違い窓は、複数の障子がレールの上を横に動く仕組みです。図面では、動く方向そのものよりも「どの位置に開口があり、どのくらい開くか」を伝える役目が大きいです。

たとえば採光や通風の検討では、窓の位置と幅がわかれば十分な場面もあります。一方で、防水や気密の確認では、枠やレールの納まりまで追う必要が出てきます。

平面図で伝えること：位置・開閉・見え方

平面図は上から見下ろした図なので、窓は壁の途中に入る「切れ目」として表れます。引き違い窓の場合、どちらが動くか、どのくらい重なるかを線の重なりで表します。

ここで大事なのは、家具配置や動線と干渉しないかを読み取ることです。窓の中心位置や壁芯からの距離がわかると、カーテンレールや収納との取り合いも想像しやすくなります。

立面図・断面図で補う情報：高さと納まり

立面図は正面から見た姿なので、窓の高さや桟（さん）の位置、外観のバランスがつかめます。ただし、立面図だけではレールや水返しの形まではわかりにくいです。

そこで断面図の出番です。断面図は切って中身を見る図なので、下枠の段差やガラスの入り方、壁との取り合いが読み取れます。雨仕舞（あまじまい）を確認したいときに欠かせません。

寸法と注記の読み方：W・H・取付基準

窓の寸法は一般に幅W、高さHで表されます。図面によっては、開口寸法（壁の穴の大きさ）と、サッシ外形寸法（枠の外側寸法）が別々に書かれていることがあります。

また、取付基準として「床からの高さ」や「窓台（まどだい）の高さ」が注記される場合もあります。どの基準から測っているかを先に確認すると、読み間違いが減ります。

Q：平面図だけで引き違い窓の性能まで判断できますか。A：難しいです。平面図は位置や幅が中心なので、気密や防水の要点は断面図や仕様書で確認します。

Q：寸法のWとHはどれを見ればよいですか。A：まずは開口寸法か外形寸法かを見分け、必要なら建具表（建具の一覧表）と照合してそろえます。

• 平面図、立面図、断面図で役割が違う
• W・Hの基準が図面ごとに異なることがある
• 納まりの確認は断面図が近道
• 注記は「どこから測るか」を示している

平面図での引き違い窓の描き方：2枚・4枚・掃き出し

平面図の引き違い窓は、線の重なりで「動く障子」と「重なり」を表します。2枚か4枚か、掃き出し窓かで読みどころが変わるので、違いを整理しておくと実務で迷いにくくなります。

基本記号の考え方：どこが動くかを示す

引き違い窓の記号は、壁の中に窓の開口を描き、その中に障子を示す線を入れるイメージです。線が重なる部分は、障子が重なって引き込まれることを意味します。

ここで重要なのは「左右どちらにも動き得る」点です。図面の表記によっては左右のどちらが手前かが省略されることもあるので、建具表や詳細図とセットで判断します。

2枚引き違いの表現：召し合わせと戸先

2枚引き違いは、中央で2枚が重なる召し合わせ（めしあわせ）が基本です。平面図では中央付近に重なりを示す線が来るため、開口の中心がわかりやすいのが特徴です。

注意点は、網戸や面格子が付く場合の表記です。網戸がレールのどの位置に入るかで、障子の動きしろが変わることがあります。表記があいまいなら詳細図を探します。

4枚引き違い・連窓の表現：中心と割付

4枚引き違いは、2枚よりも線が増えて見た目が複雑になります。平面図では、中央の割付や重なり位置がずれると、実際の開口感や見付（みつけ、見える枠幅）も変わりやすいです。

連窓（窓が横に連なる形）にするときは、方立（ほうだて、窓と窓の間の縦材）の有無も確認します。方立があるかないかで、図面上の中心線の扱いが変わるためです。

掃き出し窓の表記：床との関係を間違えない

掃き出し窓は、床近くまで高さがある引き違い窓のことです。平面図では窓の種類までは読み取りにくいことがあるので、建具表で「掃き出し」や高さ寸法を確認します。

床との関係で特に大事なのは、敷居や下枠の段差です。段差があると、出入りのしやすさだけでなく、雨の入りにくさにも関わります。気になる場合は断面図で追いかけます。

例えば、リビングに4枚引き違いを入れる図面でも、中心線がずれているとカーテンレールの位置や家具の配置が微妙に合わなくなります。平面図の中心と建具表の割付を一度そろえると、後からの手戻りが減ります。

• 平面図は線の重なりで引き違いを表す
• 2枚は中央、4枚は割付と中心が重要
• 掃き出しは床との関係を断面図で確認
• 建具表と合わせて判断すると確実

断面図・納まりで迷わない：レール、ガラス、枠の読み方

引き違い窓の使い勝手や雨への強さは、断面図に情報が集まりやすいです。レールの段差、枠の形、ガラスの入り方を順に見れば、納まりのイメージが立ちやすくなります。

下枠とレール：水返しと段差の見え方

断面図では、下枠のレールが何段になっているかがわかります。レールの段数は、障子の枚数や網戸の有無と関係し、清掃のしやすさにも影響します。

また、水返し（雨水が室内側へ入りにくくする立ち上がり）があるかも要点です。水返しが強いほど雨に強くなりやすい一方で、段差が増えてつまずきやすい場合もあります。

上枠・戸当たり：引き残しや隙間を防ぐ

上枠側は、障子が走るクリアランス（隙間）がどう確保されているかを見ます。ここが狭すぎると動きが渋くなり、広すぎると気密が落ちやすくなります。

戸当たりや召し合わせ部の形は、閉めたときの隙間風や音にも関わります。図面に詳細がないときは、建具表の仕様欄やメーカーの仕様図で補うのが現実的です。

ガラス種の注記：厚み、複層、合わせの違い

ガラスは断面図で厚みが描かれたり、注記で種類が指定されたりします。単板は1枚ガラス、複層は2枚の間に空気層があるタイプで、断熱や結露のしにくさに差が出ます。

合わせガラスは2枚を中間膜で貼り合わせたもので、防犯や飛散防止に使われます。図面では略号や注記で表されることが多いので、凡例（記号の説明）も一緒に確認します。

付帯設備の描き分け：防火、面格子、シャッター

防火に関わる窓は、仕様が決まっていることが多く、図面上でも防火設備の区分が注記される場合があります。ここを見落とすと、後で商品選定がやり直しになることがあります。

面格子やシャッターは、窓の外側に付くため、断面図で干渉しないかを見ます。特にシャッターボックスの位置や壁厚との関係は、外観にも影響するので早めに押さえたいところです。

Q：断面図がないときはどうしますか。A：建具表の仕様欄と、メーカーの仕様図や取付説明図を確認して、納まりのイメージを補います。

Q：ガラスの注記が略号だけで不安です。A：凡例を探し、なければ建具表や仕様書で正式名称に当たっておくと、手配ミスを防ぎやすいです。

• 下枠は段差と水返しが要点
• 上枠や召し合わせは隙間風に関わる
• ガラスは種類と厚みを注記で確認
• 付帯設備は干渉と外観への影響を見る

CAD/BIMデータを使うときのコツ：図面の整合と共有

引き違い窓は、既製のCADデータやBIMデータを使うと作図が早くなります。ただし便利な反面、尺度や注記の統一をしないと、別の図面と合わずに混乱しがちです。使いどころを押さえて進めましょう。

データ入手と選び方：用途に合うものを拾う

メーカーのデータは、仕様図に近い精度で作られていることが多いです。そのため、詳細図として使いたいのか、平面図の記号として簡略化したいのかで、選ぶデータが変わります。

まずは「2Dで十分か」「断面まで必要か」を決めてから拾うと、扱いが楽です。情報が多すぎるデータをそのまま入れると、図面が重くなったり見づらくなったりします。

DWG/DXFの扱い：尺度とブロック管理

DWGやDXFは、線種やレイヤーが持ち込まれるため、図面側のルールと衝突しがちです。取り込んだら、まず尺度が合っているか、寸法がmm基準かを確認します。

次に、ブロック化して管理すると差し替えが楽になります。窓の種類ごとにブロック名を揃え、レイヤーも整理しておくと、図面を見た人が迷いにくくなります。

BIMのポイント：建具表とパラメータ連携

BIMでは、窓の幅や高さ、開閉形式がパラメータとして扱われ、建具表に自動で反映されることがあります。ここが利点ですが、テンプレートと合っていないと表記が崩れます。

例えば、同じ引き違い窓でも、2枚か4枚かで必要なパラメータが違う場合があります。ファミリやタイプを増やしすぎないように、運用ルールを先に決めておくと安定します。

出力・共有のルール：線種、寸法文字、注記の統一

図面を共有するときは、PDFにする前に線の太さや線種が意図通りかを見直します。引き違い窓の記号が細すぎると、印刷で消えてしまうこともあります。

また、寸法文字の大きさや注記の書き方は、複数人で作業するとバラつきが出やすいです。最終的に読む人が迷わないように、最低限の統一ルールだけでも決めておくと安心です。

例えば、メーカーのDWGをそのまま貼ると線が細かすぎて、平面図の中で窓だけ浮いて見えることがあります。必要な線だけ残して簡略化し、レイヤー名も図面側のルールに合わせると、読み手のストレスが減ります。

• 用途に合わせて2Dか詳細かを選ぶ
• 取り込み後は尺度とmm基準を確認
• ブロック化とレイヤー整理で管理が楽になる
• 共有前に線と文字の見え方を点検する

まとめ

図面の引き違い窓は、平面図で位置と幅をつかみ、立面図で高さと見た目を確認し、断面図で納まりを理解するとスムーズです。どれか1枚だけで判断すると、意外な見落としが起きやすくなります。

また、2枚と4枚、掃き出し窓のように種類が変わると、平面図の読みどころや注意点も変わります。建具表や凡例をセットで見る習慣をつけると、図面の理解が一段ラクになります。

CADやBIMのデータは便利ですが、尺度や線種、注記の統一をしないと読みづらい図面になりがちです。最後に、読む人の立場で見直す一手間が、手戻りを減らす近道になります。
