内窓 図面表記は、いわば家づくりの「共通言語」です。線や記号が読めると、設計図の意図がつかめて、内窓の種類や開き方まで想像できるようになります。
ただし、窓は引き違い、FIX、内倒しなど種類が多く、開閉方向の描き分けも細かいので、最初は混乱しがちです。図面のどこに何が書かれるのか、順番に整理していきましょう。
この記事では、平面図での窓記号の見方、寸法や注記の基本、建具表での伝え方までを一つにつなげて解説します。読み違いを防ぐチェックポイントも紹介しますので、図面を見る場面で役立つはずです。
内窓 図面表記の基本を押さえる
内窓の記号は、図面の種類ごとに役割が違います。まずは平面図・立面図・断面図のどこで何を読むのかを整理し、次に記号と寸法の基本ルールを押さえると迷いにくくなります。
図面の種類と、内窓が描かれる位置
平面図は上から見た図で、内窓は「開口部の位置」と「開く向き」を主に読み取ります。既存窓の内側にもう一つ枠が描かれていたら、二重の構成を示していることが多いです。
一方で立面図は正面から見た図なので、窓の高さや見付け（見える幅）がつかみやすいです。さらに断面図では壁厚や取付位置が分かり、内窓がどこに固定されるか、障子が干渉しないかを確認できます。
窓記号の読み方と、開閉方向の見分け
平面図の窓記号は、線の形で「引くのか、回転して開くのか」を表します。引き違いは重なりを示す線が入り、開き窓は回転軸と開く弧で描かれるのが基本です。
内倒しや外倒しは、開く方向が室内側か室外側かで意味が逆になります。記号だけで不安なときは、注記に「内倒し」「外倒し」と書かれているか、姿図（開閉表示）が別に付いているかを合わせて確認すると確実です。
寸法・縮尺・注記の基本ルール
寸法は、どこからどこまでを測った値かが重要です。開口寸法（壁の穴の大きさ）なのか、サッシ外形寸法（枠の外側）なのかで製品選定が変わるため、基準線の位置を見ます。
縮尺は図面の見た目を左右しますが、数値寸法が最優先です。注記には、ガラス種、枠材質、色、気密や断熱の区分などが書かれることがあり、図形だけで分からない仕様を補う役目を持ちます。
| 図面で見るポイント | 主に分かること | 見落としやすい点 |
|---|---|---|
| 平面図 | 位置、開閉形式、動線との関係 | 開閉方向の取り違い |
| 立面図 | 高さ、見付け、外観のバランス | 上下の位置関係 |
| 断面図 | 取付位置、壁厚、干渉、納まり | 下枠の段差やクリアランス |
Q：平面図だけで内窓の種類は決められますか。A：大枠は分かりますが、納まりや干渉は断面図も見た方が安全です。
Q：寸法が書かれていないときはどうしますか。A：建具表やメーカー寸法表に拾い出しがあることが多いので、そちらを探します。
- 図面の役割を分けて読むと迷いにくい
- 記号は開閉形式と方向をセットで確認する
- 寸法は基準線と「何の寸法か」を見る
- 仕様は注記や建具表で補われる
内窓の種類別に見る平面記号の描き分け
内窓は種類ごとに記号の特徴があり、引き違いと開き系、FIXでは読み方が変わります。ここではよく出る内窓を中心に、平面図での描き分けと、注記で補うポイントを整理します。
引き違い内窓の表記と、戸先・召合せの考え方

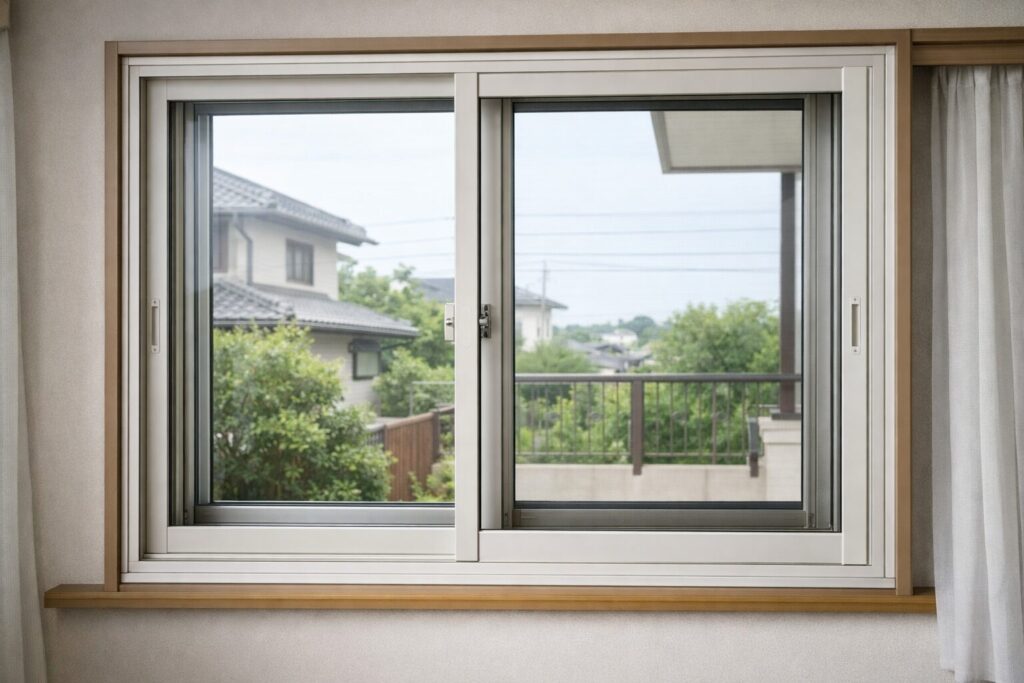

引き違い内窓は、2枚の障子が左右に動く前提で描かれます。平面記号では、重なりやレールのイメージが線で示され、どちら側に動くかは図の向きで読み取ります。
ここで大事なのが戸先（障子の端）と召合せ（2枚が合わさる部分）の位置です。家具やカーテンの干渉を避けたい場合、開口の中心だけでなく、どちら側に戸先が来るかまで意識して図面を見ると安心です。
内倒し・外倒し・開きの表記と、換気窓の注意点
内倒しは上部を軸に室内側へ倒れる形式で、換気目的で使われることが多いです。外倒しは逆に室外側へ倒れるため、同じような形でも方向の読み間違いが起きやすい部分です。
開き窓は回転軸と開く弧で示され、右勝手・左勝手の取り違いが典型的なミスになります。窓の前に家具が置かれる、手すりが近いといった条件があるときは、開く弧がぶつからないかを図面上で追って確認します。
FIX内窓とガラス注記の書き方
FIX内窓は開閉しないため、記号はシンプルで、枠とガラスの存在を示す表現になります。その分、図形だけでは性能が分からないので、注記が重要になります。
例えばガラスは、単板（1枚）か複層（2枚）かで断熱や結露の出方が変わります。防音を重視するなら厚みや中空層の指定が要点になり、必要に応じて「ガラス種」「厚み」「合わせガラス」などの記載が追加されます。
特に内倒し・外倒しは方向が逆になるので、「内」「外」の文字指定があるかを先に探すと読み違いを減らせます。
例えば、洗面所に換気目的で内倒し内窓を入れる場合、平面図で開閉方向を確認し、断面図でハンドル位置や既存窓との干渉を見ます。最後に建具表で寸法とガラス仕様を合わせると手戻りが減ります。
- 引き違いは戸先と召合せまで意識して読む
- 内倒し・外倒しは方向指定の確認が最優先
- FIXは注記で性能を補う前提で見る
- 迷ったら平面図・断面図・建具表を往復する
建具符号と建具表で、内窓仕様を正確に伝える
図面の記号だけでは、寸法や色、ガラスの種類まで伝え切れないことがあります。そこで役立つのが建具符号と建具表です。内窓の仕様を一行で言い切れるように整理する考え方を紹介します。
建具符号の基本と、部屋番号との関係
建具符号は、窓やドアを識別するためのラベルです。例えば同じ引き違いでも、部屋ごとに寸法やガラスが違うことがあるため、符号で紐づけて管理します。
図面上では、開口の近くに符号が書かれ、建具表の同じ符号の行へ誘導する形になります。部屋番号や通り芯（柱の基準線）と合わせて見ると、「どの窓がどの仕様か」を取り違えにくくなります。
建具表に書く項目と、抜けやすい情報
建具表には、寸法、形式、材質、仕上げ、ガラス仕様などが並びます。内窓の場合、既存窓の内側に付けるため、枠見込み（奥行き）や取付クリアランスの情報が特に効いてきます。
抜けやすいのは、換気の有無、網戸の要否、把手の位置、開閉制限の条件です。現場で困るのは「付くはずだったが干渉した」というケースなので、建具表の備考欄に一言でも条件を書いておくと伝達が強くなります。
断面・納まりで示す取付位置とクリアランス
内窓は、既存サッシとの距離が近いほど干渉リスクが上がります。断面や詳細図では、既存枠からの離れ、下枠の段差、障子が動く範囲を線で示し、余裕を見える化します。
また、壁の仕上げや額縁（見切り材）があると、想像以上にスペースが減ります。図面上で基準となる面を決め、どこからどこまでの寸法かを明確にしておくと、採寸と製作のズレを防げます。
| 建具表の項目 | 内窓での意味 | 補足すると強い情報 |
|---|---|---|
| 寸法 | 製作サイズの基準 | 開口寸法か枠外形か |
| 形式 | 引き違い、FIX、内倒し等 | 勝手、換気の条件 |
| ガラス | 断熱・防音・安全に直結 | 厚み、複層、合わせ等 |
| 備考 | 現場条件の受け皿 | 干渉注意、既存枠条件 |
Q：建具符号が同じなら、寸法も同じと考えてよいですか。A：原則は同一仕様ですが、改修では例外もあるので建具表の寸法欄で必ず確認します。
Q：建具表がない図面はどう読みますか。A：注記と寸法線を拾い、必要なら詳細図や仕上表など周辺資料を探します。
- 建具符号は図面と建具表をつなぐ目印
- 内窓は枠見込みや干渉条件が抜けやすい
- 断面で取付位置と余裕を示すと安全
- 備考欄の一言が現場の迷いを減らす
CADで内窓図面を作るときの実務ポイント
内窓の図面は、記号の見た目が整っているだけでは不十分で、寸法やレイヤー管理が整っていて初めて伝わります。CADで作図するときに、後から崩れない形にするための要点をまとめます。
ブロック化とレイヤーで記号を崩さない
窓記号は、同じ形を何度も使うので、ブロック化（部品登録）しておくと作業が安定します。線の太さや種類を揃えやすく、修正が出たときも一括で直せるからです。
さらにレイヤー（表示の層）を分け、建具、寸法、注記を別管理にすると、印刷時の見やすさが上がります。内窓は既存窓との重なりが出やすいので、線種や濃さを変えて区別できるようにしておくと読みやすくなります。
メーカー寸法表を図面に落とす手順
内窓は製品ごとに枠の見込みやレールの寸法が違うため、メーカーの寸法表が頼りになります。まず開口の採寸値を整理し、次に必要な取付余裕を確認してから、製作サイズに落とし込みます。
このとき、図面には「採寸値」「製作値」「取付基準面」を混ぜないことが大切です。数値が増えるほど混乱しやすいので、どの数値が何を意味するかを注記で明確にし、建具表の寸法欄と一致させます。
印刷設定と縮尺で、寸法の誤差を出らない
画面で見えていても、印刷すると線がつぶれたり、寸法文字が読めなくなったりします。内窓は細部の干渉確認が多いので、縮尺ごとに文字サイズと寸法線の見え方を事前に確認します。
また、PDF化して共有するときは、線の太さが変わる設定になっていないか注意が必要です。紙での確認用、現場共有用など用途を分け、必要なら詳細図だけ別尺度で切り出すと、寸法の読み間違いを減らせます。
PDFで開いたときに文字が読めるか、線が重なって意味が消えていないかを最後に必ず確認します。
例えば、引き違い内窓を部屋ごとに配置する場合、窓記号をブロック化し、寸法と注記はレイヤー分けします。最後にA3で印刷して見え方を確認し、読みにくい部分だけ詳細図として切り出すと伝達が安定します。
- 窓記号はブロック化して修正に強くする
- レイヤー分けで重なりを読みやすくする
- 寸法表は採寸値と製作値を混ぜない
- 印刷とPDFの見え方を最後に確認する
読み違いを防ぐための最終チェック
内窓は既存窓の内側に付くため、少しの読み違いが干渉や施工手戻りにつながりやすいです。最後に、開閉方向、寸法基準、性能表記の3点を重点的に点検すると、トラブルを減らせます。
開閉方向・勝手の取り違いを防ぐ
取り違いが起きやすいのは、図面を見る向きが人によって違うときです。平面図は上から見た図ですが、部屋のどちら側から見ているかの感覚がズレると、右勝手と左勝手を逆に解釈してしまいます。
対策は、開く弧の向きだけで判断せず、方位や部屋名、建具符号の位置関係も合わせることです。内倒し・外倒しのように方向が重要な窓は、注記で「内」「外」を明示しているかを最初に確認します。
寸法の基準線と、既存サッシとの干渉確認
内窓の寸法で重要なのは、枠が付く位置の幅と、障子が動くスペースです。既存サッシのクレセント（締まり金具）やカーテンレールが近いと、閉まらない、当たるといった問題が起きます。
図面では、基準線が壁面なのか既存枠なのかを見て、断面で奥行き方向の余裕を確認します。段差がある場合は下枠の納まりも要注意で、室内側の床見切りや巾木との取り合いまで含めて確認すると安全です。
断熱・防火など性能表記の考え方
内窓は断熱や防音の目的で入れられることが多いので、性能をどこで示すかが大切です。図面記号そのものは形を伝える役割が中心なので、性能は注記や建具表で補うのが一般的です。
防火上の配慮が必要な場合は、窓の種別やガラス仕様に条件が付くことがあります。迷ったら、設計図書の関連資料や製品仕様書で条件を確認し、図面側には「適合する仕様で手配」など、誤解が起きにくい書き方に整えます。
| 最終チェック項目 | 見る場所 | 確認のコツ |
|---|---|---|
| 開閉方向・勝手 | 平面図、姿図、注記 | 弧だけで決めず位置関係も見る |
| 干渉の有無 | 断面図、詳細図 | 奥行き方向の余裕を数値で確認 |
| 性能の指定 | 建具表、注記 | ガラス仕様と目的が一致しているか |
Q：図面の向きが分からず勝手が不安です。A：方位、部屋名、建具符号の位置を手がかりに「どちらが室内側か」を先に決めます。
Q：性能はどこまで図面に書くべきですか。A：形は記号、性能は注記や建具表という分担にすると整理しやすく、抜け漏れも減ります。
- 勝手は図の向きと位置関係で二重確認する
- 干渉は断面で奥行き方向まで見る
- 性能は注記と建具表で言葉にして伝える
- 迷う点は「基準面」を決めて整理する
まとめ
内窓 図面表記は、図形だけで答えを出そうとすると迷いやすい分野です。平面図で位置と開閉形式をつかみ、立面図で高さのイメージを持ち、断面図で取付位置と干渉を確かめるという順番にすると、読み違いが減っていきます。
また、仕様の細部は注記や建具表に集約されることが多いので、建具符号を手がかりに図面と表を往復するのが近道です。引き違い、内倒し、FIXなどは記号が似て見えることがあるため、方向指定やガラス注記を合わせて確認する癖を付けると安心です。
最後に、開閉方向、干渉、性能表記の3点を重点的に点検すると、現場での手戻りを減らしやすくなります。図面は一度読めるようになると、内窓選びや打ち合わせの理解が一気に深まります。
