断面図窓は、窓の周りを横から切って見た図で、枠やガラスの収まりを一枚で確認できます。平面図や立面図だけでは見えない「厚み」や「段差」が出てくるので、最初は戸惑いやすいところです。
まずは、断面図が何を伝える図なのかをつかむのが近道です。線の太さ、寸法の向き、部材の名前が読めるようになると、窓の種類が変わっても落ち着いて判断できます。
この記事では、断面図で窓まわりを見るときの基本、確認の順番、窓種類ごとの見どころを、生活者目線の言葉で整理します。図面に慣れていない方でも、手順通りに追えばポイントが見えるようにまとめました。
断面図窓を読むための基礎：断面図で何がわかる？
断面図窓は「どこを切っているか」を理解すると、一気に読みやすくなります。
断面図の「切る位置」と、窓まわりで見える情報
断面図は、建物をナイフでスパッと切ったイメージです。窓なら、外壁と窓枠、ガラス、下枠の段差などが同時に見えます。つまり、窓が壁の中にどう収まっているかを確認する図です。
まず見るのは切断位置です。縦方向（上下）を切るのか、横方向（左右）を切るのかで、見える部材が変わります。図面の記号や矢印で方向をつかむと、読み間違いが減ります。
線の太さ・ハッチング・寸法の基本ルール
断面図では、切っている部分が太い線、奥にある見えているだけの部分が細い線になるのが基本です。太線が多い場所ほど「切れている部材が多い」と考えると、情報の優先度が見えてきます。
また、材料を区別するためにハッチング（斜線の模様）が入ることがあります。木、コンクリート、断熱材などの表現が違うので、凡例（図の説明）や注記と合わせて読むと迷いません。
平面図・立面図との違い：役割分担で迷わない
平面図は上から見た図で、窓の位置や幅、開く方向がわかります。立面図は外から見た図で、窓の高さや見た目のバランスがつかめます。一方で、厚みや段差、取り合いは見えにくいのが弱点です。
断面図は、その弱点を埋める役目です。窓枠の見込み（奥行き）や、下枠の水の逃げ道など「納まり」を確かめるときに活躍します。3つの図を役割分担で使うと混乱しません。
太線＝切断、細線＝見えているだけ、と考えると情報が整理できる
平面図・立面図で不足する「厚み・段差・取り合い」を断面図で補う
具体例：同じ引違い窓でも、外壁の仕上げ厚が変わると枠の見え方が変わります。断面図で「外壁の厚み→枠→ガラス」の順に追うと、どこが変わったのかを落ち着いて確認できます。
- 断面図は切断位置と方向を最初に見る
- 太線と細線で「切れている／見えている」を分ける
- 平面図・立面図と合わせて役割分担で読む
断面図で必ず確認したいチェック項目
断面図は情報が多いので、確認の順番を決めると見落としが減ります。
枠見込み・開口寸法・クリアランスの見方
最初に押さえたいのは、開口寸法と枠見込みです。開口寸法は壁に空いている穴の大きさ、枠見込みは枠の奥行きです。ここが合っていないと、内装の納まりやカーテンの取り付け位置までズレが広がります。
次に、クリアランス（隙間）の考え方です。ガラスや障子が動く窓は、わずかな隙間が必要です。図面の寸法線がどこからどこまでを示しているかを丁寧に追うと、勘違いを防げます。
防水と排水：水返し・水切り・シーリングの読み取り
雨が当たる外部側では、防水の考え方が重要です。断面図には、水返し（内側に水が回らないための立ち上がり）や、水切り（外へ水を落とす形状）が描かれることがあります。ここが省略されると、現場判断が増えてトラブルの種になります。
また、シーリング（隙間を埋める充填材）の位置も要点です。どこを埋める想定なのかが分かれば、雨水が入りやすい「弱点のライン」を意識してチェックできます。
気密・断熱：複層ガラスやスペーサー表現の要点

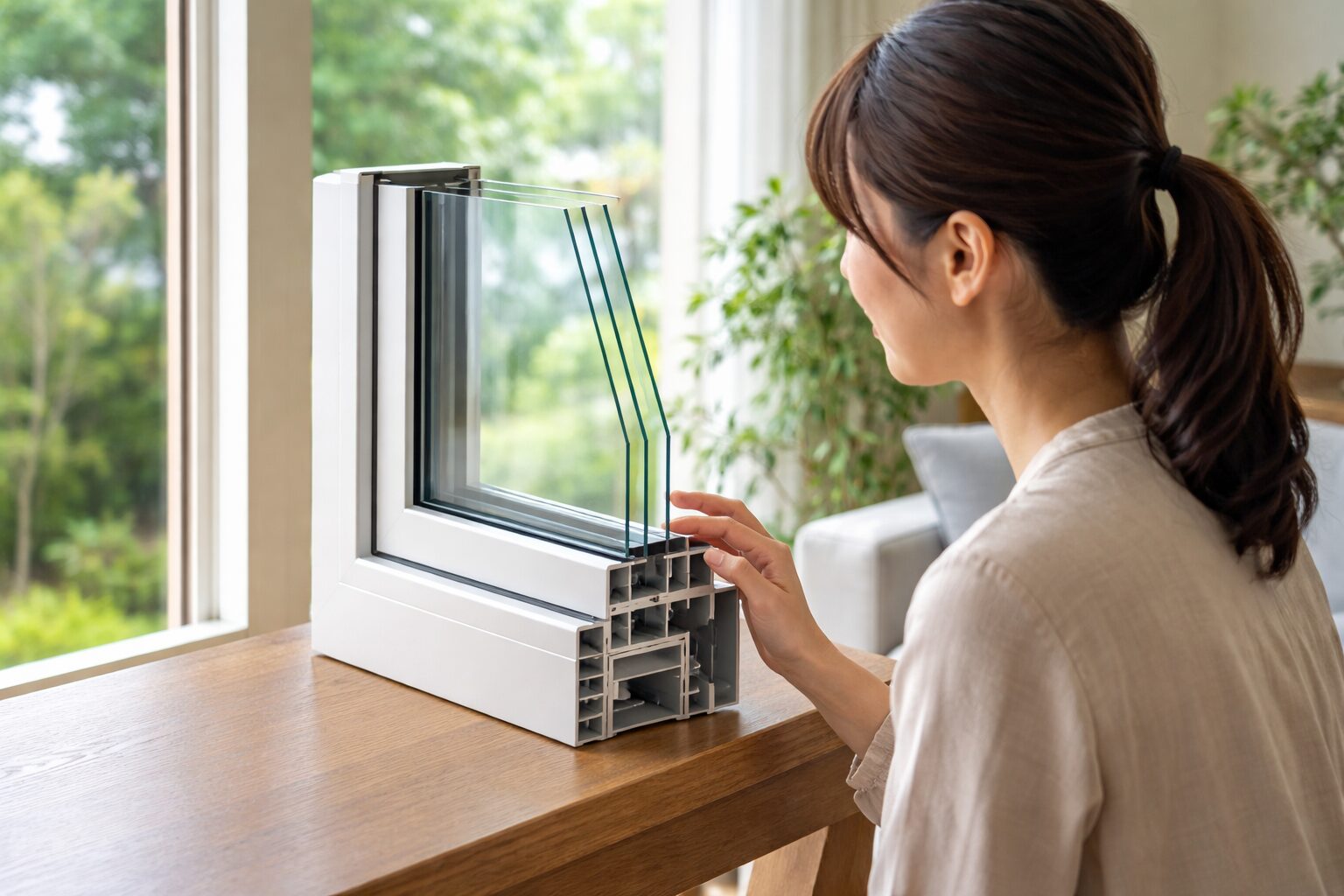

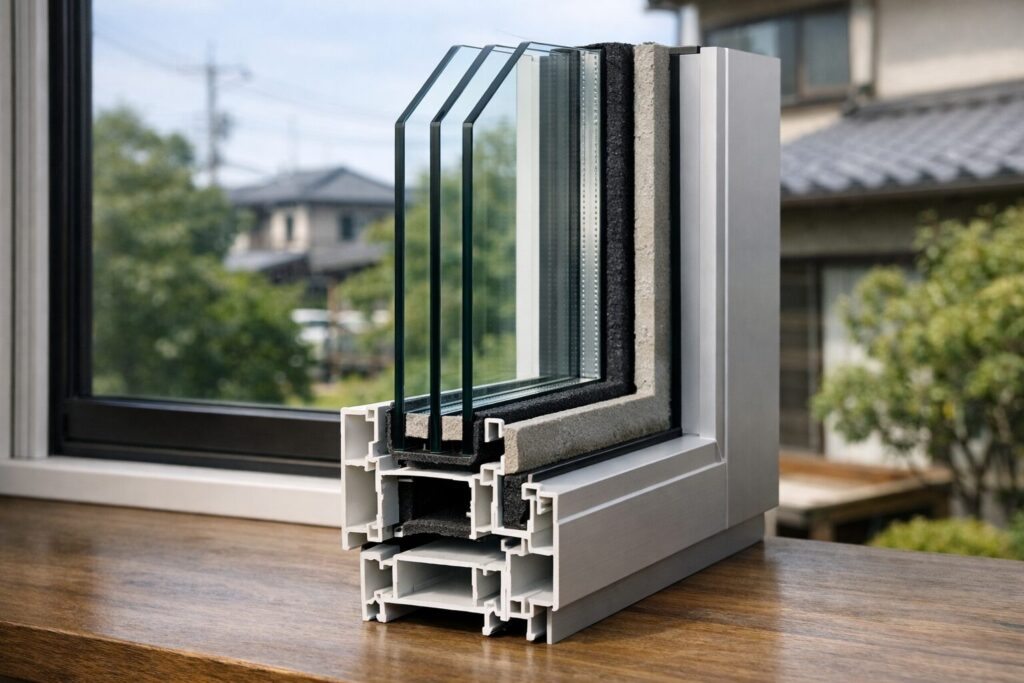

断熱性能は、ガラスの構成と枠の構造に左右されます。複層ガラスは2枚以上のガラスの間に空気層があり、断面図では二重線や層の表現で示されることが多いです。スペーサー（ガラス間隔材）や中空層の厚みが分かると、想定が立てやすくなります。
さらに、気密は「隙間風を止める力」です。パッキンや気密材の位置が描かれていると、どこで空気を止めているかが見えます。冬の冷えや結露が気になる場合は、この部分を重点的に見ます。
| 確認ポイント | 断面図で見る場所 |
|---|---|
| 寸法の整合 | 開口寸法、枠見込み、クリアランスの寸法線 |
| 防水・排水 | 水返し、水切り、シーリングの位置と連続性 |
| 断熱・気密 | 複層ガラスの層、気密材・パッキンの位置 |
ミニQ&A：寸法線が多くて混乱します。どれから見ればいいですか。A：まず開口寸法と枠見込みの2つを追い、次に動く部分の隙間（クリアランス）だけを見ると整理しやすいです。
ミニQ&A：防水はどこを見れば安心できますか。A：水が外に逃げる「出口」を探す感覚で、水切りの形状とシーリングの連続性を確認すると、弱点を見つけやすくなります。
- 確認の順番を決めると見落としが減る
- 寸法は「どこからどこまで」を必ず追う
- 防水は水の流れ道、断熱は層と気密材を見る
窓種類別に見る断面の特徴
窓の種類が違うと、断面で目立つ部材や注意点も変わってきます。
引違い窓：レール構造と召し合わせ部の注意点
引違い窓は、2枚の障子が左右に動くタイプです。断面図では下枠のレール構造が重要で、段差や溝の形で排水の考え方が変わります。砂やゴミが溜まりやすい場所でもあるので、清掃性のイメージも持つと実用面で役立ちます。
また、中央の召し合わせ部（2枚が合わさる部分）は、気密や防犯に影響します。断面で重なり量や気密材の位置が読み取れると、閉まり具合の想像がしやすくなります。
FIX窓（はめ殺し）：ガラス固定とビードの考え方
FIX窓は開かない窓で、断面図ではガラスの固定方法が中心になります。ガラスを押さえるビード（押さえ材）や、ガスケット（ゴム材）の位置が描かれていることが多く、ここが安全性やメンテナンス性に直結します。
開かない分、枠の構造はシンプルに見えますが、外壁との取り合いが雑だと雨水が回り込みます。ガラス端部の納まりと、シーリングの位置が連続しているかを確認すると安心です。
掃き出し窓：下枠納まりと段差・排水のポイント
掃き出し窓は床に近く、人が出入りする窓です。断面図で特に見るのは下枠の高さと段差です。室内側の床仕上げと揃うのか、段差が残るのかで、つまずきやすさや掃除のしやすさが変わります。
さらに、雨が当たりやすい位置なので排水の設計が重要です。外側に向かって水が流れる勾配や、水切りの形が描かれているかを見て、雨の日の水だまりを想像すると、失敗しにくくなります。
FIX窓はガラス固定（ビード・ゴム材）と外壁取り合いを見る
掃き出し窓は下枠の段差と排水の流れ道を重点確認
具体例：掃き出し窓の下枠が高いと、外に出るたびに小さな段差になります。断面図で床仕上げ線と下枠天端を見比べるだけでも、暮らしやすさのイメージが具体的になります。
- 窓種類ごとに「見る場所」を固定すると早い
- 動く窓は隙間と気密、開かない窓は固定方法を見る
- 床に近い窓は段差と排水を優先する
現場で困らないための描き方と共有のコツ
断面図は、読むだけでなく「伝える図」としての工夫も大切です。
よくある描き間違い：左右上下の取り違えを防ぐ
断面図で多いミスは、左右や上下の取り違えです。外部と内部を逆に描くと、防水の考え方が真逆になります。図中に「外」「内」を明記し、矢印で方向を示すだけでも、見た人の迷いが減ります。
また、同じ窓でも見る位置で断面が変わります。中央を切るのか、端部を切るのかで部材が違うので、「どこを切った断面か」を注記しておくと、図面が一気に親切になります。
部材名の書き添え：誰が見ても伝わる注記のコツ
断面図の線だけでは、慣れていない人に伝わりにくいことがあります。枠、ガラス、気密材、シーリングなど、最低限の部材名を添えると、読む側が迷わずに済みます。細かく書きすぎず、要点だけに絞るのがコツです。
さらに、重要寸法は「何のための寸法か」を一言添えると強くなります。例えば、段差の高さなら安全性、見込みなら内装の納まり、と目的が見えるとチェックがしやすくなります。
メーカー図面の活用：拾う寸法と合わせる順序
窓の断面はメーカーの標準図が参考になります。ただし、そのまま貼るだけだと建物側の仕上げ厚や下地条件と合わないことがあります。拾うべき寸法は、枠見込み、レール位置、ガラス溝など「動かせない基準」から優先します。
順序としては、まず建物側の壁厚・床厚を決め、次に窓枠の基準位置を合わせます。その上で、防水や納まりの余白を調整すると、無理のない形に落ち着きます。
部材名と重要寸法に「目的」を添えると伝わりやすい
メーカー図面は基準寸法から拾い、建物条件に合わせる
ミニQ&A：注記はどこまで細かく書くべきですか。A：枠・ガラス・防水に関わる部材だけは名前を入れ、細かいネジや小物は必要なときだけ追記すると読みやすさが保てます。
ミニQ&A：メーカー図面と現場条件が合いません。A：壁厚や床仕上げ厚が違うことが多いので、まず建物側の条件を確定し、動かせない基準寸法から合わせると調整がスムーズです。
- 方向表示（外内・上下左右）で取り違えを防ぐ
- 注記は要点に絞り、目的が伝わる言葉を添える
- メーカー図面は基準寸法から拾って整合を取る
まとめ
断面図窓は、窓まわりの「厚み」「段差」「取り合い」を確認するための図です。最初に切断位置と方向を押さえ、太線と細線で情報の優先度を分けると、読みやすさがぐっと上がります。
次に、寸法の整合、防水と排水の流れ道、断熱と気密のポイントを、順番を決めて確認すると見落としが減ります。窓の種類によって見る場所が変わるので、引違い・FIX・掃き出しの特徴も合わせて覚えておくと安心です。
最後に、図面は伝える道具でもあります。外内の表示、要点の注記、メーカー図面の基準寸法の拾い方を意識すれば、設計と施工の会話がかみ合いやすくなり、現場で困る場面を減らせます。
