立面図窓の基本｜平面図と見比べて迷いを減らすコツ

立面図窓を正しく読むには、窓の「高さ」と「見え方」を意識するのが近道です。平面図だけだと位置関係は分かっても、床からどれくらいの高さにあるのか、外観でどう見えるのかが見えにくいことがあります。

一方で立面図は、建物を正面から見た図なので、窓の並びや上下のそろい方が一目で分かります。ここを押さえると、図面の確認がぐっと楽になり、手描きでもCADでも迷いが減ります。

この記事では、立面図での窓表記の基本から、窓の種類別の描き分け、作図手順、よくあるミスの直し方までを、初心者の方にも分かる言葉で順に解説します。

立面図窓とは何かをやさしく整理する

立面図は建物を真正面から見た図で、窓の高さや並びを確認するのに向いています。ここでは平面図との違いと、窓まわりの基本用語を先に整理します。

立面図でわかることと、平面図との役割分担

平面図は上から見た図なので、窓がどの壁に付くか、部屋との位置関係が得意です。反対に立面図は、床からの高さ、窓の上下ライン、外観のバランスが得意だと考えると理解が早いです。

例えば同じ窓でも、平面図では幅しか意識しないのに、立面図では窓台（窓の下端）とまぐさ（窓の上端）の高さが重要になります。両方を見比べると、図面の矛盾に気づきやすくなります。

窓を立面図に描く目的は「高さ」と「見え方」

立面図で窓を描く最大の目的は、窓の位置を高さ方向まで含めて共有することです。どの部屋の窓かよりも、外壁に対してどこに付くか、上下がそろっているかが問われます。

また外観の印象は、窓の並びで大きく変わります。窓の大きさが同じでも、左右の位置や上下のラインがずれると落ち着かない見た目になりがちです。立面図はその違和感を早めに見つける道具です。

まず押さえる用語：開口、建具、窓台、まぐさ

窓まわりでよく出る言葉は、最初にセットで覚えると混乱しにくいです。開口（かいこう）は壁にあけた穴の部分、建具（たてぐ）は窓そのもの（サッシや障子など）を指します。

窓台（まどだい）は窓の下端の高さ、まぐさは窓の上端を支える横材の位置を表す言い方です。立面図では、この窓台とまぐさを基準にすると、複数の窓を整えて配置しやすくなります。

具体例：同じ部屋の窓でも、窓台高さがそろっていないと家具の高さが合わず、使いにくくなることがあります。立面図で窓台をそろえると、外観だけでなく室内の使い勝手も整いやすいです。

• 平面図は位置関係、立面図は高さと見え方が得意です
• 立面図は窓の上下ラインの確認に向いています
• 窓台とまぐさを基準にすると読みやすくなります

立面図の窓表記の基本（寸法・位置・線のルール）

立面図では、窓の幅と高さだけでなく、床からの位置も重要になります。寸法の見方と、線の描き分けの基本を押さえて、迷いどころを減らします。

寸法の読み方：幅Wと高さH、床からの基準

窓の寸法は、幅（W）と高さ（H）で示されることが多いです。立面図ではそれに加えて、窓台が床からどれくらいの高さにあるかが実務で大切になります。

基準は一般に、仕上げ床（完成した床面）を0として読む考え方です。図面に「床から○○」のような寸法がある場合は、構造体の床ではなく仕上げ床かどうかも意識すると、誤読を防げます。

線の使い分け：外形線、建具線、ガラス表現

立面図は線の種類が混ざると一気に読みにくくなります。外壁などの外形線は太め、窓枠や建具線はそれより細め、ガラス面はさらに控えめにするなど、段階をつけるのが基本です。

ガラスの表現は、細い線で枠内に区切りを入れたり、サッシの見付け（正面から見える幅）を少しだけ描いたりします。描き込みすぎると逆に見づらいので、用途に合わせて情報量を決めるのがコツです。

高さ位置のそろえ方：窓台とまぐさを揃える理由

窓の並びが美しく見えるかどうかは、窓台とまぐさのラインがそろっているかで決まることが多いです。特に外観では、上下のラインが揃うだけで整った印象になります。

ただし室内側では、窓台を上げすぎると眺めが悪くなり、下げすぎると家具配置とぶつかります。立面図でラインをそろえつつ、使い勝手が落ちない高さかも一緒に考えると失敗が減ります。

ミニQ&A：Q1. 窓の高さはどこから測りますか。A1. 図面の指示に従いますが、多くは仕上げ床から窓台まで、または窓台からまぐさまでで読みます。

ミニQ&A：Q2. 線の太さに決まりはありますか。A2. 厳密な決まりよりも、外形を強く、建具を一段弱くして読みやすくする考え方が大切です。

• 立面図はW・Hだけでなく床からの位置が要点です
• 外形線と建具線の強弱で読みやすさが変わります
• 窓台とまぐさのラインをそろえると外観が整います

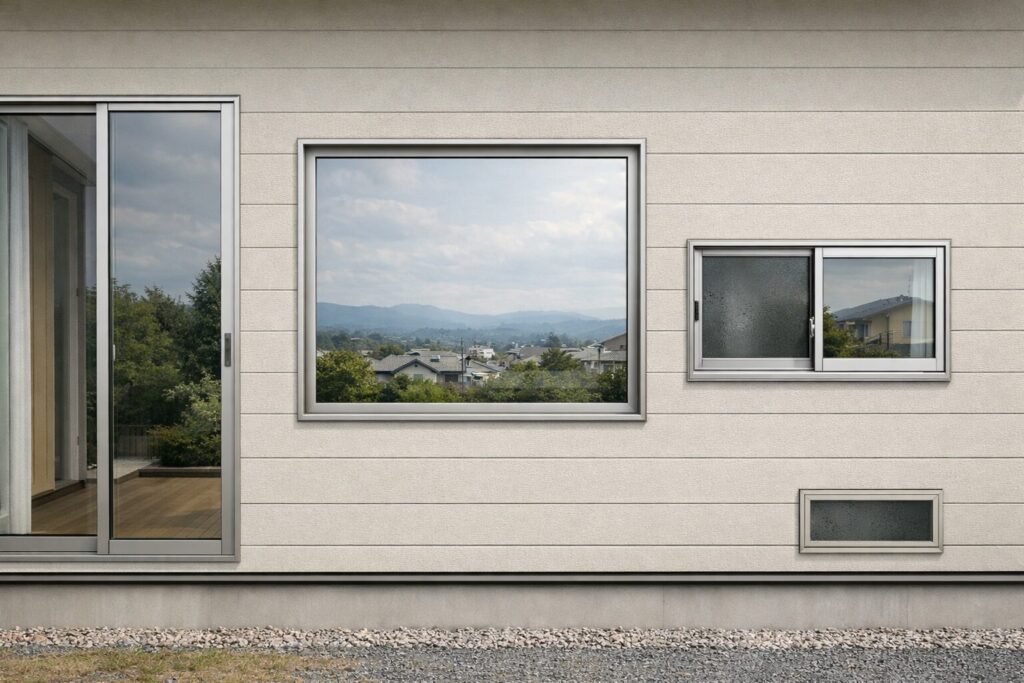

窓の種類別に見る立面図での描き分け

窓は種類によって見え方が違うため、立面図でも描き分けが必要です。代表的な窓を例に、どこを描けば伝わるか、迷いやすい点をまとめます。

FIX窓：開かない窓は「割り付け」を丁寧に

FIX窓は開かない窓なので、開閉記号に頼らず、ガラスの割り付けや枠の見え方で伝えることになります。立面図では、枠の中にガラス面をすっきり入れると分かりやすいです。

特に大きなFIX窓は、縦横の分割（方立や無目）があるかどうかで印象が変わります。割り付けがある場合は、線を増やしすぎず、主要な分割だけを示すと読み手に優しい図面になります。

引き違い窓：召し合わせと框の見せ方

引き違い窓は左右に動くため、立面図では中央の召し合わせ（2枚が重なる部分）をどう描くかがポイントです。中央に縦のラインを入れ、左右の框（かまち）を軽く表現すると伝わります。

ただし細かく描くほど正確に見えても、図面の縮尺によってはつぶれてしまいます。小さな縮尺なら、引き違いだと分かる最低限の表現に絞り、必要な情報は建具表で補う考え方が安全です。

滑り出し・内倒し：開き方の違いを表現するコツ

滑り出し窓や内倒し窓は、開き方が違うため、現場での納まりに影響が出ます。立面図では、窓の種類が読み取れるように、記号や注記で補うのが現実的です。

見た目だけで表すと誤解が起きやすいので、図面内のどこかに「滑り出し」「内倒し」などの表記を添えると安心です。特に複数の窓が並ぶ面では、同じ見た目でも機能が違うことがあるからです。

上げ下げ・片開き：見た目で迷う窓の整理

上げ下げ窓は上下に動き、片開き窓は蝶番で開きます。立面図ではどちらも長方形に見えるため、読み手が迷いやすい種類です。ここも記号や注記で補うのが基本になります。

片開きの場合は、開く方向（左勝手・右勝手）が納まりに関わるので、平面図での開閉と合わせて確認します。立面図単体で完結させようとせず、平面図とセットで伝えるのが実務的です。

具体例：外観で同じ大きさの窓が並ぶ面でも、キッチンだけ滑り出し窓にすると換気がしやすくなります。この場合、立面図に注記を入れておくと、後から見返しても意図が伝わります。

• FIX窓は割り付けの表現が分かりやすさを左右します
• 引き違い窓は中央の召し合わせを簡潔に示します
• 開き方がある窓は注記で誤解を防ぐのが安心です

手描きとCADでの作図手順（補助線で失敗を減らす）

立面図は、いきなり窓を描き始めるとズレが出やすい図面です。通り芯や基準線から順に組み立て、補助線を使って整える手順を紹介します。

手描きの基本手順：通り芯と基準線から始める

手描きでは、まず通り芯や外壁ラインを引き、次に基準となる高さ線を入れると安定します。代表的なのは、地盤線、1階床、2階床、軒先など、全体の骨格になる線です。

そのうえで窓台とまぐさの高さ線を引き、窓の幅を割り付けていきます。最初に「水平と垂直の基準」を作ると、後から微調整する量が減り、仕上がりも整って見えます。

CADの基本：レイヤ分けと線種設定で見やすく

CADではレイヤ分けが味方になります。外形、開口、建具、寸法、注記を分けておくと、必要に応じて表示を切り替えられ、確認作業が楽になります。

線種や線幅も最初に決めておくと、図面全体の見やすさが安定します。作図途中で線の太さがバラつくと、窓の情報が埋もれてしまうので、外形を強く、建具を一段弱くする考え方を軸にします。

窓配置を早く整える：補助線とコピーの考え方

窓が複数並ぶ面では、補助線で「窓の中心線」や「窓台ライン」を作り、そこに合わせて配置するとズレが出にくいです。手描きでもCADでも、考え方は同じです。

同じ窓を繰り返す場合は、ひとつを丁寧に作り、コピーして並べたあとで必要な部分だけ調整します。ゼロから毎回描くより、ミスの出る場所が減り、確認も一括でできます。

ミニQ&A：Q1. 補助線は最後に消すべきですか。A1. 目的が確認なら残しても構いませんが、提出用は整理して主線が読みやすい状態にします。

ミニQ&A：Q2. 窓を先に描くのはだめですか。A2. 小さな面なら可能ですが、窓が多い面ほど基準線からの方がミスが減ります。

• 手描きは基準線を先に作ると安定します
• CADはレイヤと線のルールを先に決めます
• 補助線とコピーで、整った配置を早く作れます

立面図で起こりがちなミスと確認チェック

立面図は整って見えても、寸法や整合がズレていると現場で困ります。ここではよくあるミスを先に知り、確認の順番を作って防ぐコツをまとめます。

寸法のミス：WとHの入れ違い、基準の取り違え

よくあるのは、幅と高さの入れ違い、基準の取り違えです。特に立面図では高さ情報が多いので、どの寸法が床からなのか、窓台からなのかを見落としやすいです。

確認は、まず窓のW・Hが建具表や平面図と一致するか、次に窓台高さが面内でそろっているかの順が分かりやすいです。順番を決めるだけで、見落としが減ります。

整合のミス：平面図の開閉と立面の見え方が違う

立面図だけを直して満足してしまうと、平面図との整合が崩れることがあります。例えば片開きの勝手が逆になっていたり、換気のための窓がFIXになっていたりすると、意図が変わってしまいます。

対策は、窓の種類と開閉に関わるものだけでも、平面図と見比べてチェックすることです。立面図は見え方、平面図は動き方を担当する、と役割を分けて確認すると混乱しにくいです。

外観のミス：左右のバランスと高さのそろい方

外観の違和感は、窓の左右のズレや上下のラインの乱れで起きやすいです。寸法が合っていても、中心がずれて見えると落ち着かない印象になります。

確認は、窓台とまぐさのラインを一本の線として追い、次に左右の通りをそろえるのが効果的です。最後に、窓の大きさのリズムが不自然でないか、少し離れた目で見ると気づきやすくなります。

具体例：窓台高さをそろえたつもりでも、1か所だけ基準が構造床になっていたために、仕上げ床基準では50mmずれていた、ということが起きます。基準の種類を先に決めておくと防ぎやすいです。

• 寸法はW・Hと基準の種類をまず確認します
• 開閉や種類は平面図と見比べると安心です
• 外観は上下ラインと左右の通りで整います

まとめ

立面図窓は、窓の高さや並び、外観のバランスを確認するための大事な図面です。平面図が位置関係に強いのに対して、立面図は上下のラインや床からの寸法を読み取るのが得意です。

読み方と描き方のコツは、窓台とまぐさを基準にして整えること、線の強弱で情報の優先順位を作ること、そして平面図と見比べて整合を取ることです。窓の種類別に、注記で補う場面も押さえておくと安心です。

最後は確認の順番を固定し、W・H、床からの高さ、開閉の整合、外観のラインの順で見直すと、見落としが減ります。図面は一度決めたルールを守るほど、読みやすくなっていきます。
